المعلمات الفنية

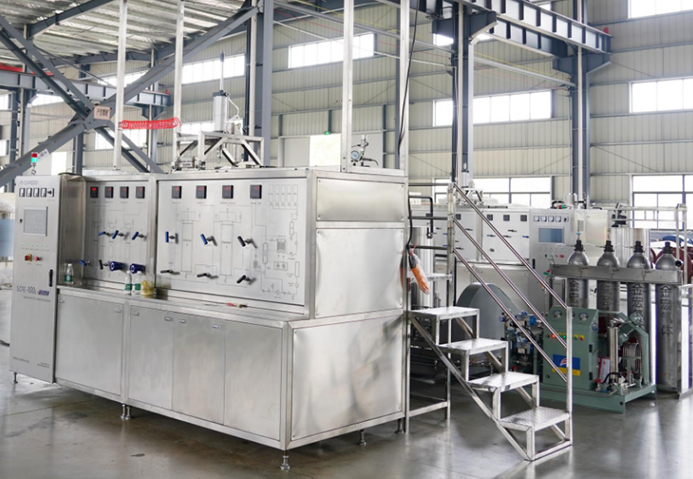

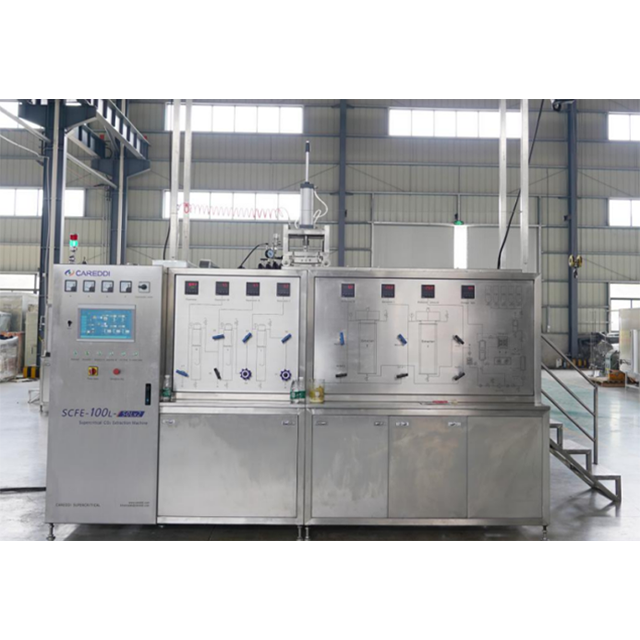

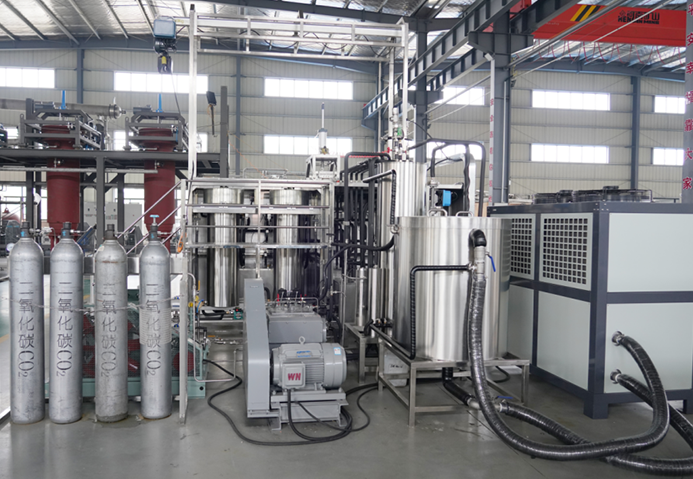

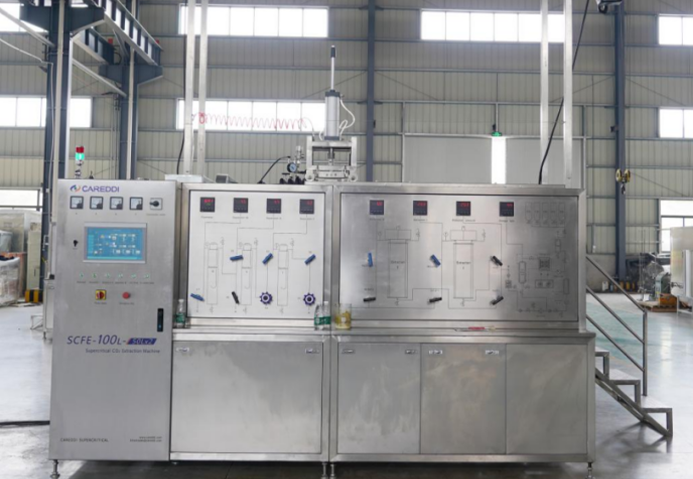

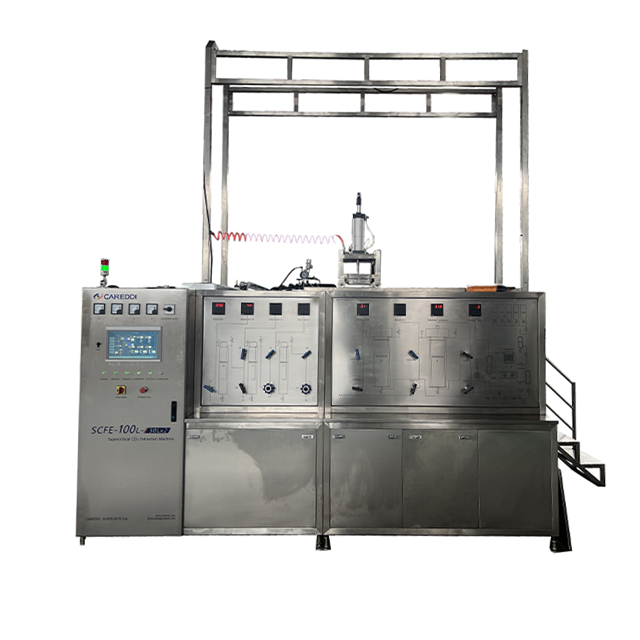

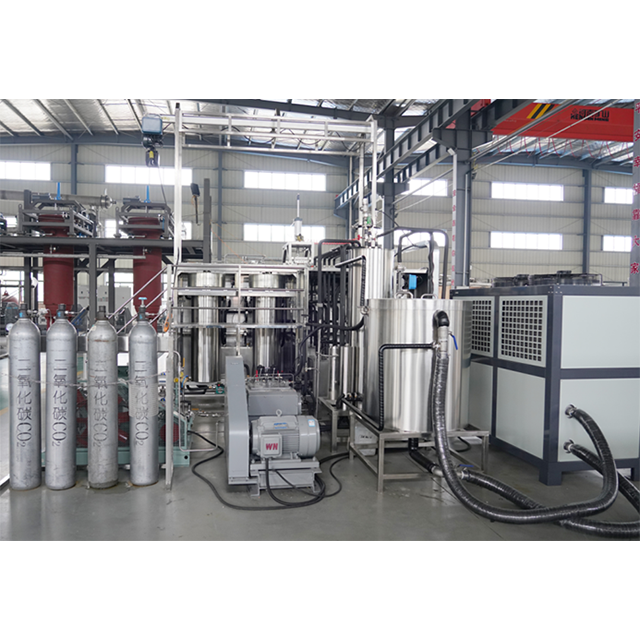

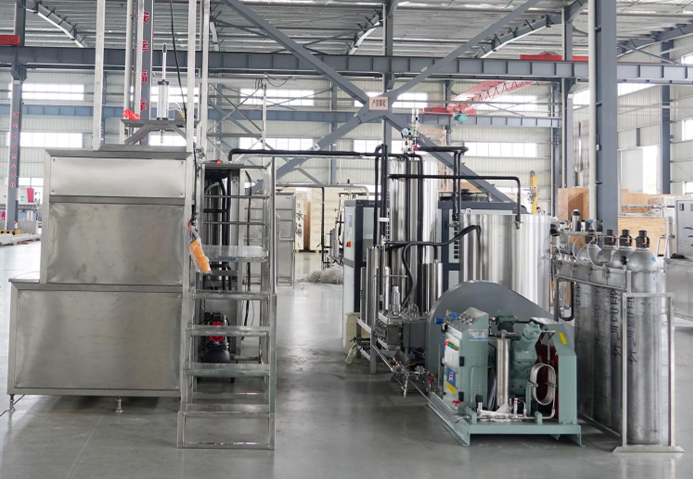

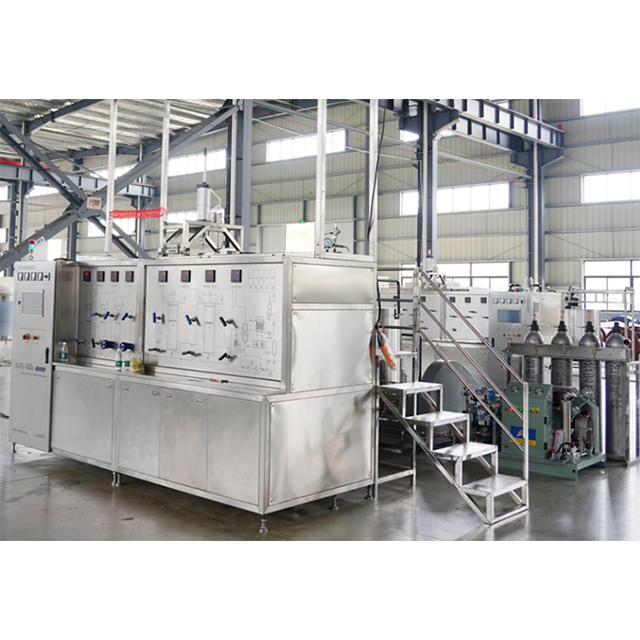

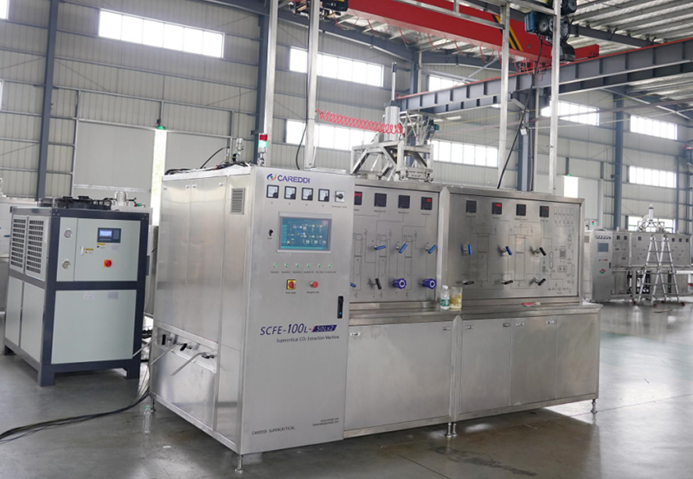

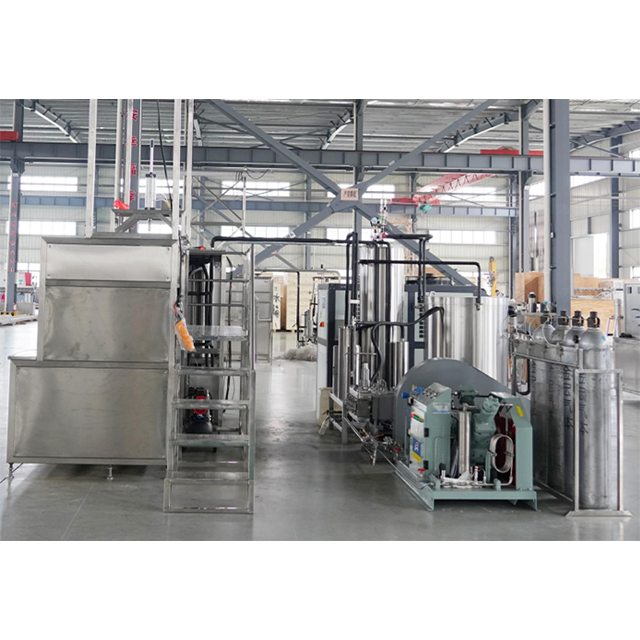

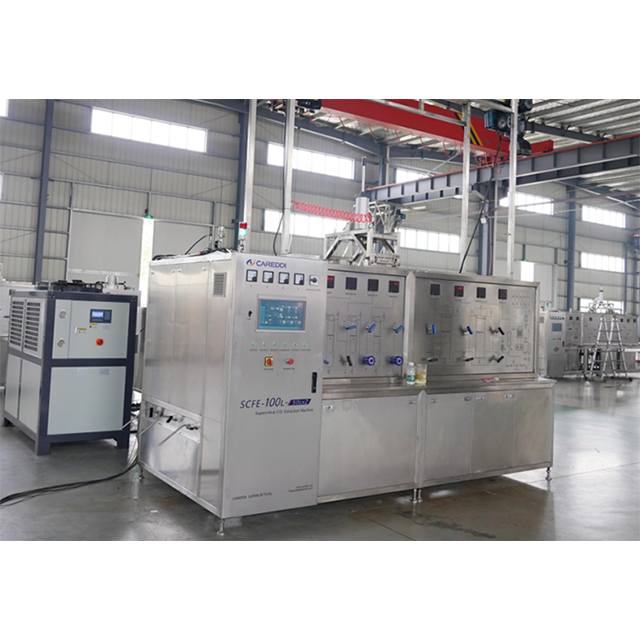

المعلمات الفنية الرئيسية لنظام استخراج ثاني أكسيد الكربون فوق الحرجة 100L (50LX2) | |||
Sn. | اسم | مواصفة | كتي |
1 | وعاء الاستخراج | المجلد: 50L * 2 (وعاء واحد هو 50L) ضغط التصميم: 40 ميجا باسا الحد الأقصى لضغط العمل: 35 ميجا باسا ، درجة حرارة التصميم: 85 ℃ درجة حرارة العمل القصوى: 80 ℃ المواد: الفولاذ المقاوم للصدأ 304 مجهزة بنظام تسخين ماء السترة ، ودرجة الحرارة قابلة للتعديل. | 2 |
2 | الفصل 1 | المجلد: 27L ضغط التصميم: 25 ميجا باسا الحد الأقصى لضغط العمل: 20 ميجا باسا ، درجة حرارة التصميم: 85 ℃ درجة حرارة العمل القصوى: 80 ℃ المواد: الفولاذ المقاوم للصدأ 304 مجهزة بنظام تسخين ماء السترة ، ودرجة الحرارة قابلة للتعديل. | 1 |
3 | الفصل 2 | المجلد: 17L ضغط التصميم: 25 ميجا باسا الحد الأقصى لضغط العمل: 20 ميجا باسا ، درجة حرارة التصميم: 85 ℃ درجة حرارة العمل القصوى: 80 ℃ المواد: الفولاذ المقاوم للصدأ 304 مجهزة بنظام تسخين ماء السترة ، ودرجة الحرارة قابلة للتعديل. | 1 |
4 | الأسطوانات | المواد: الفولاذ المقاوم للصدأ 304 (SS316 اختياري إذا لزم الأمر) حمولة من المواد الخام الاستخراج | 3 |
5 | مضخة الضغط العالي ثاني أكسيد الكربون | مضخة المكبس الثلاثية ، 800 لتر/ساعة (قابلة للتعديل التردد) لتوصيل ثاني أكسيد الكربون في النظام وزيادة الضغط | 1 |
6 | مضخة المذيبات المشتركة | 10L/H ، لضخ المذيع المشترك في نظام | 1 |
7 | مضخات المياه | لضخ الماء في الخزان في سترة الوعاء ودورانه | مجموعات |
8 | ضاغط الهواء | 0.7mpa ، إمدادات الهواء المضغوط | 1 |
9 | مضخة استرداد ثاني أكسيد الكربون | لاستعادة ثاني أكسيد الكربون الذي أقل من 6MPa | 3 |
10 | مبرد | ثاني أكسيد ثاني أكسيد الكربون الغازي في ثاني أكسيد الكربون السائل وتبريد رأس المضخة الرئيسي | 1 |
11 | نظام تبادل الحرارة | المادة: 304 من الفولاذ المقاوم للصدأ ، ضغط التصميم 40mpa | 3 |
12 | فلتر | المواد: الفولاذ المقاوم للصدأ 304 المجلد: 5 لتر ضغط التصميم: 20mpa | 1 |
13 | خلاط | المواد: الفولاذ المقاوم للصدأ 304 المجلد: 3L ضغط التصميم: 40mpa | 1 |
14 | خزان تخزين ثاني أكسيد الكربون | المواد: الفولاذ المقاوم للصدأ 304 الحجم: 100L ، الحد الأقصى لضغط العمل لا يتجاوز 16MPa | 1 |
15 | رف أسطوانة ثاني أكسيد الكربون | المواد: الفولاذ المقاوم للصدأ 304 ، عمودي أو أفقي | 1 |
16 | شاحن الفحم | إلى أسطوانات تحميل مواد النقل | 1 |
17 | متر التدفق | نطاق التدفق: 0-1000L/H (عرض التدفق الفوري) | 1 |
18 | نظام التحكم في درجة الحرارة | نطاق التحكم في درجة الحرارة: درجة حرارة الغرفة ~ 85 ℃ قابلة للتعديل دقة التحكم في درجة الحرارة: ± 1 ℃ | |
19 | نظام حماية السلامة | وعاء الاستخراج ، وأوعية الفصل ، ومضخة الضغط العالي ثاني أكسيد الكربون ، وخزان التخزين مجهز بصمامات أمان لمنع الضغط الزائد للنظام. | |
20 | صمامات خط الأنابيب | خطوط أنابيب عالية الضغط وصمامات ، صمامات المياه وخطوط الأنابيب ، فحص الصمامات ، صمامات الضغط الخلفي | |
21 | قوس المعدات | المواد: الفولاذ المقاوم للصدأ 304 | 1 |
22 | نظام الحصول على البيانات والتحكم | شاشة تعمل باللمس ، ودرجات حرارة استخراج التحكم والفصل ، وبدء وإيقاف مضخة الضغط العالي من ثاني أكسيد الكربون ومضخة المذيبات المشتركة وتخزين البيانات وإخراجها. | 1 |
خياري | منظمات الضغط التلقائي | التنظيم التلقائي للاستخراج وضغط الفصل | 2 |
