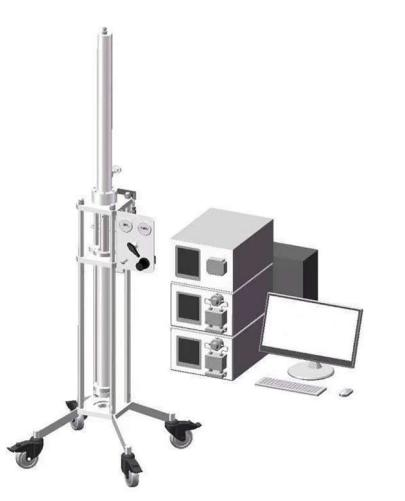

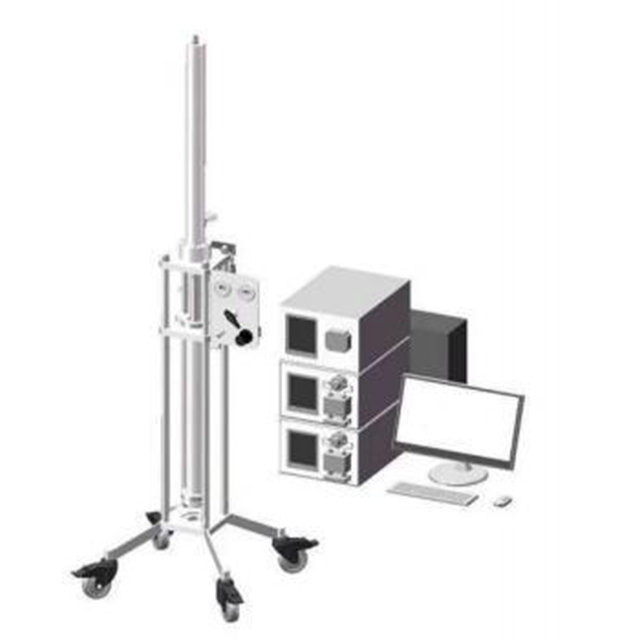

نظام كروماتوجرافيا معرف الخمور عالي الأداء

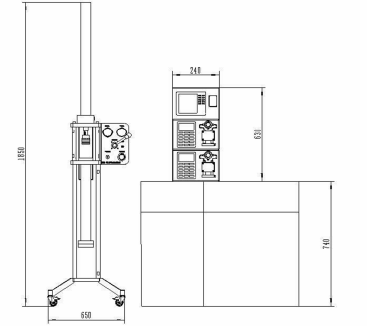

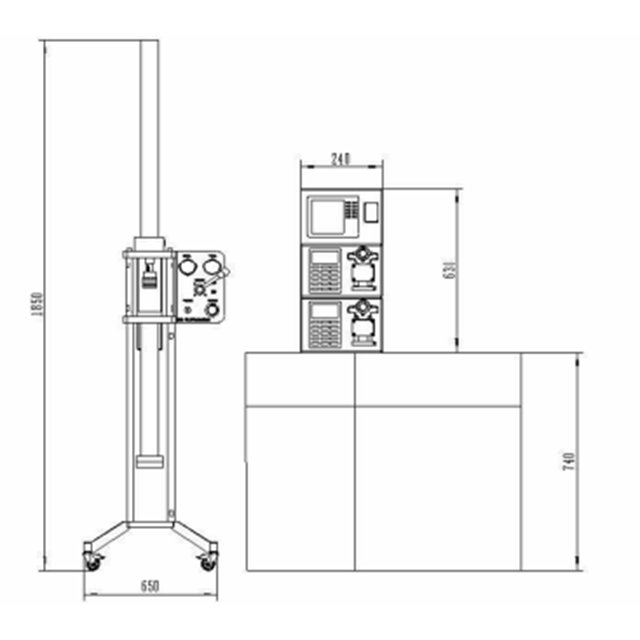

وصف التصميم العام
 |  |
DAC50 HPLC وصف التصميم العام | ||
Sn. | اسم | الفهرس الفني |
1 | تكوين النظام | عمود الضغط المحوري الديناميكي ، كاشف مضخة التسريب /الأشعة فوق البنفسجية ، البرمجيات ، المعدات المساعدة ، إلخ. |
2 | معدل تدفق النظام | 100 مل/دقيقة |
3 | ضغط النظام | 10mpa |
4 | متطلبات درجة الحرارة المحيطة | 5 ℃ ~ 60 ℃ |
5 | مواصفات العمود | DAC50*650 |
6 | الكشف عن طول الموجة | 190-400nm |
7 | امتثال بدعة | FDA 21 CFR Part 11 |
8 | مادة | جميع المواد الاتصال بمتطلبات السائل للصف النظافة. المضخات والأنابيب والأختام وما إلى ذلك خالية من التسرب والصدأ. المواد: الفولاذ المقاوم للصدأ 316L. مصنوعة من خرطوم وختم الحشية من مطاط السيليكون الغذائي ، الذي يلبي متطلبات FDA أو USP من الفئة السادسة أو الأدوية الأوروبية ، وسيتم توفير وثيقة إثبات المواد في وثيقة التحقق . |
وصف المعدات

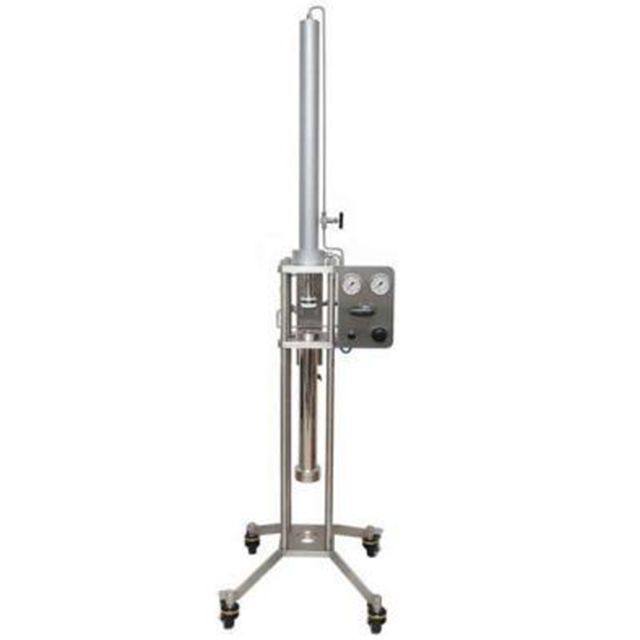

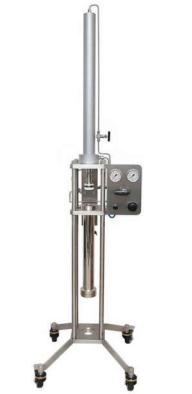

عمود الضغط المحوري DAC50 DAC50
تكمل تقنية الضغط المحوري الديناميكي تحميل العمود وصيانة ضغط العمود وتفريغ العمود من خلال حركة المكبس.
تم تجهيز محيط المكبس بهيكل ختم مصمم خصيصًا يسمح للمكبس بالانزلاق بحرية على طول الجدار الداخلي لأنبوب العمود مع الحفاظ على الختم العالي.
تعتمد حركة المكبس وصيانة الضغط على نظام الضغط على الضغط ، تكون الطاقة الهيدروليكية أكثر استقرارًا وموحدة من عمود الضغط المحوري التقليدي باستخدام طاقة الربيع ، مما يجعل تأثير عمود الفصل بشكل أفضل. يمكن تحميله من عمود أقطار (50 مم -1200 مم) مع الحفاظ على نفس تأثير الفصل مثل العمود التحليلي.
عمود الضغط المحوري DAC50 DAC50 | ||
Sn. | اسم | الفهرس الفني |
1 | أقطار أنبوب العمود والطول | القطر الداخلي: ID50mm الطول: 650mm |
2 | ضغط مصمم | 10mpa |
3 | مادة أنبوب العمود ، الانتهاء | المواد: 316L الخشونة الداخلية RA≤0.4 ميكرون خشونة السطح الخارجي RA <1.6 ميكرون |
4 | فتحة لوحة الغربال والمواد | فتحة: 2um المواد: 316L |
5 | توزيع المكبس والعمود السفلي | مواد التوزيع القسري 316L توزيع سطح الأخدود: 0.4 |
6 | سائل جمع المواد | SS316L/PTFE |
7 | آحرون | عمود أسفل اتصال التثبيت السريع |

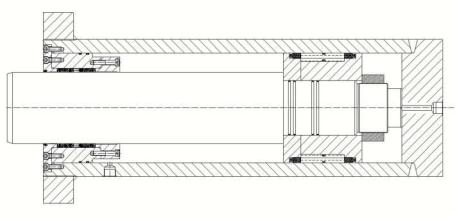

(1) الأسطوانة الهيدروليكية
يتبنى المكبس مجموعتين من الأختام مجتمعة على شكل حرف V وأكمام دعم قوية للسيراميك.
يتبنى الختم الثابت للمكبس 4 حلقات ، ولا يدور المكبس ، ويتم قفل الجوز مباشرة ، مما يضمن عدم تدوير الختم.
إن نهاية الوجه من قضيب البرد الحي لديه بداية سريعة فتح الأخدود.
يتبنى غلاف الدليل الأختام المدمجة على شكل حرف V للأعمدة الأمامية والخلفية. يضاف المحمل الخالي من زيت الألومنيوم إلى غلاف الدليل. يتم تثبيت الغطاء النهائي بواسطة البراغي لضمان عدم ملتوية الختم وضمان الحياة. تم تصميم هذا المنتج مع ضمان الحياة لمدة 5 سنوات وخالية من الصيانة.
(2) غربال اللوحة ختم القاعدة ST
يؤثر هيكل الختم من لوحة غربال المكبس بشكل مباشر على أداء كفاءة العمود ودرجة الفصل. إن تركيب لوحة الغربال وختمه ليس جيدًا ، وسيؤدي إلى عملية تحميل العمود ، وسوف يتراجع الحشو الموجود في المتجانسة من لوحة الغربال وختم مفصل التوزيع ، والذي لا يُسمح له بالظهور ؛ علاوة على ذلك ، نظرًا للتصميم الهيكلي غير المعقول ، سيكون هناك ضغط محيطي ، وضغط في وسط الظاهرة.
يتبنى ختم لوحة الغربال هيكل الختم من لوحة الغربال وتركيب تداخل الضغط البارد Tetrafluoron ، ولوحة الغربال و tetrafluoron كواحد ، وأداء ختم جيد ، والتحميل المريح ، والتفريغ ، والفصل النهائي ، والكفاءة ، والقطر هو صغير.

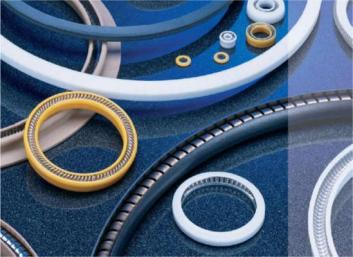

(3) حلقة ختم عالية الضغط
تعتمد حلقة الختم عالية الضغط على حلقة ختم تخزين طاقة الربيع المستوردة . حلقة الختم عبارة عن جهاز ختم بمساعدة الضغط مع سترة PTFE ، وهو مجهز خصيصًا مع نابض معدني مقاوم للتآكل. يتم ضغط الربيع ، ويحث شفة السترة ضد الأخدود الختم ، وبالتالي
تشكيل ختم.

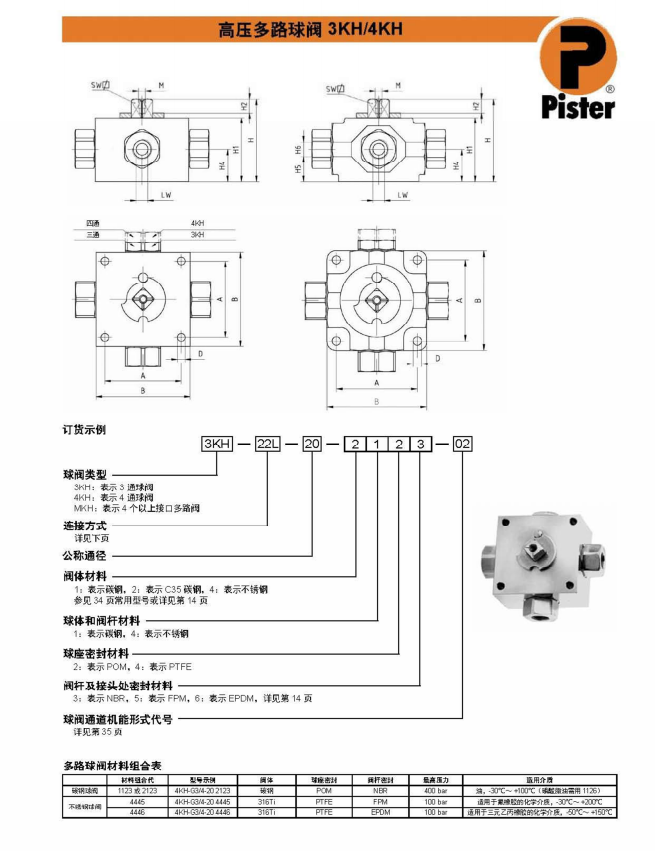

(4) عكس صمام الكرة (لأعلى ، أسفل)
اختر Pister Valve (4KH- ، صمام الضغط العالي هو الشركة الرائدة في العالم والمبتكرة لتكنولوجيا السوائل ، وتستخدم منتجاتها على نطاق واسع في مختلف المجالات الصناعية. وتشمل المنتجات الرئيسية: صمامات الكرة المختلفة ، وصمامات الكرة الأرضية ، وصمامات التحكم في الضغط العالي ، والصمامات المتكاملة ، وصمامات الملف اللولبي ، والمغير السريع.
(5) آخرون

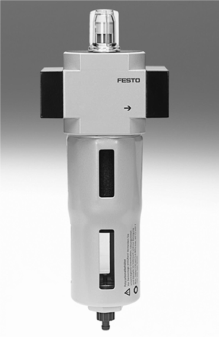

يتم استخدام Festo في مكونات الهواء ، ويتم استخدام الصمامات المستوردة من ألمانيا لمكونات النفط ، والتي تعمل على تحسين أداء ختم النظام بأكمله ، ولا تسرب ، ولديه موثوقية عالية ، ويزيد من عمر خدمة المنتج.
 |  |
المنظمون LR/LRS/LRB/LRBS ، سلسلة D | المرشحات LF/LFMA/LFMB/LFX/LFM BA ، D Series |

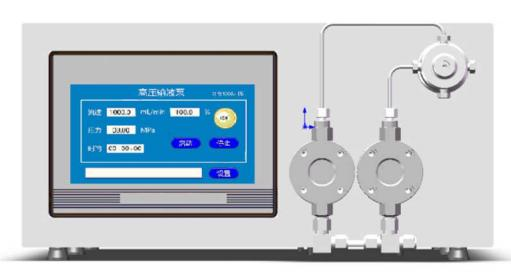

مضخة ضغط عالية 100 مل
مضخة إعداد الضغط العالي عبارة عن نظام مضخة ضخ عالي الدقة تديره شاشة Touch Control Control. استنادًا إلى نظام توليد الترددات الرقمية ، ونظام محرك المحرك المتقدم وواجهة عرض ودية للآلة ، فإن تشغيل الجهاز والتحكم فيه مريح للغاية. تدمج أفكار تصميم الصمامات المتقدمة في اتجاه واحد في العالم الأكثر تقدماً في العالم اليوم ، بحيث يمكن للمستخدمين ضمان دقة وتكرار التسريب في ظل ظروف الاستخدام المختلفة.
مضخة ضغط عالية 100 مل | ||
Sn. | اسم | الفهرس الفني |
1 | نطاق التدفق | 0.01-99.99ml/min |
2 | الحد الأقصى للضغط | 10mpa |
3 | دقة التدفق | ± 0.5 ٪ |
4 | تكرار التدفق | RSD≤ 0.3 ٪ |
5 | نبض الضغط | ≤ 0.3mpa |
6 | اتصال الأنبوب | 1/16 'OD ، 0.75mmid |
7 | مضخة مواد رأس | الفولاذ المقاوم للصدأ 316L ، نظرة خاطفة |

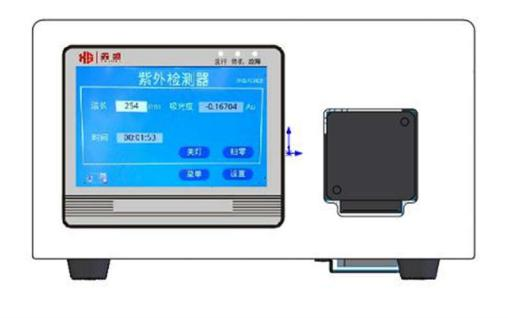

كاشف UV
تعد أجهزة الكشف عن الطول الموجي للأشعة فوق البنفسجية/مرئية جزءًا مهمًا من نظام تنقية HPLC الكامل. يتم توجيه تصميم الكاشف من خلال أحدث التقنيات ، ويتم تقليل ضوضاء خط الأساس والانجراف إلى حد جديد من خلال معالجة البيانات الرقمية والتحكم فيها. نظرًا لوظيفة الإخراج الرقمي ، يمكن أن يكون الكاشف متصلاً مباشرة بالكمبيوتر من خلال المنفذ التسلسلي دون أي وحدة الحصول على البيانات .
يتبنى نظام الكاشف تصميمات وحدة خلايا التدفق المختلفة لمعدلات التدفق المختلفة ، والتي تلبي بالكامل متطلبات الكشف المباشر دون تحويلة ، وهي نقطة مشرقة بارزة للغاية في الجهاز.
كاشف UV | ||
Sn. | اسم | الفهرس الفني |
| 1 | الحد الأقصى للضغط | 10mpa |
| 2 | نطاق التدفق | 0-100 مل |
| 3 | تغطية الطول الموجي | 190-400nm |
| 4 | دقة الطول الموجي | ± 1nm |
| 5 | قابلية الطول الموجي | 0.2nm |
| 6 | نطاق الكشف | 0-3AU |
| 7 | ضوضاء خط الأساس | 1 × 10^-5 au/h |
| 8 | انجراف خط الأساس | 1.5 × 10^-4au/h |
| 9 | الوقت ثابت | 16 درجة (قابلة للتعديل) |
| 10 | مادة | الفولاذ المقاوم للصدأ/الكوارتز/PFA/نظرة خاطفة |
| 11 | اتصال الأنبوب | 1/6 'نظرة خاطفة أو 316L من الفولاذ المقاوم للصدأ |
ID30 مرشح عبر الإنترنت
ID30 مرشح عبر الإنترنت | ||
Sn. | اسم | الفهرس الفني |
1 | قطر | الحجم الداخلي: id30mm |
2 | ضغط التصميم | 10mpa |
3 | فتحة لوحة الغربال والمواد | فتحة: 2um |
4 | مادة | 316L |
الخلاط الديناميكي
تتمثل الوظيفة الرئيسية لهذه الأداة في مزج حلين مختلفين بشكل موحد في اختبار التدرج الثنائي ، والوضع المثالي هي تقليل حجم الخلط. سرعة المحرك هي 500 دورة في الدقيقة/دقيقة ، والتي يمكن أن تضمن الخلط الموحد للمحلول.
تتكون الطبقة الوسطى من غرفة الخلط من نصفي أعلى وأسفل. من خلال دوران شريط التحريك ، يمكن خلط السائل في النصف السفلي بسرعة ومكثفة ، وهو ديناميكي. الجزء العلوي ملفوف بإحكام بصوف زجاجي لتحقيق خدمة خلط الحلول الثابتة
الخلاط الديناميكي | ||
Sn. | اسم | الفهرس الفني |
1 | الحد الأقصى للضغط | 10mpa |
2 | نطاق التدفق | 0-300 مل |
3 | مقدار | 6 مل |
4 | مادة | 316L |
معالجة البيانات الكروماتوغرافية محطة عمل وير ناعمة
1. يتوافق LabChrom مع شهادة التوقيع الإلكترونية GLP/FDA-21CFR Partii ، وأمان التحقق من صحة البيانات ، وأداة مؤهلات النظام (IQ/OQ) واختبار ملاءمة النظام (SST)
2. LabChrom هو منتج البرمجيات المستخدمة للتحكم والكشف عن أنظمة الكروماتوغرافيا. يتكون من برامج التحكم والتحليل الطيفي ومعالجة برامج.
يمكن توصيله بسرعة بنظام الكروماتوغرافيا ، والاستحواذ الدقيق وله وظيفة التحليل والمعايرة السريعة والدقيقة. يجعل التصميم المعياري أسهل وأسرع لإكمال كل عملية وعملية بينما تكون العملية بسيطة.
Sn. | اسم | الفهرس الفني |
1 | إعدادات الأساسية المعلمة ووظائف الاستحواذ | يمكن للنظام مراقبة المعلمات المختلفة أثناء تشغيل نظام التنقية بأكمله عبر الإنترنت ، ويمكنه عرض مجموعة المعلمات والمعلمة الفعلية في نفس الوقت مثل الوقت ، التدفق ، ذرة عينة ، وما إلى ذلك ، ويمكن أن تضع معلمات مهمة ، إذا كانت بعض المعلمات خارج نطاق الإعداد ؛ ، يمكن للنظام أن يجعل الاستجابة ذات الصلة ( التنبيه أو التوقف تلقائيًا تشغيل) |
2 | سجل وظيفة النسخ الاحتياطي | سجل البيانات في عملية الإنتاج بأكملها (مثل الكروماتوجراف ، وما إلى ذلك) وتكون قادرة على طباعة الخريطة وحفظها. يجب أن تكون جميع بيانات الإنتاج قادرة على النسخ الاحتياطي واستعادتها ، ويمكن تخزين البيانات في محرك أقراص فلاش USB أو أجهزة تخزين الأجهزة المحمولة الأخرى ، أو هناك تدابير ذات صلة لضمان ظهور الكمبيوتر. يمكن استرداد بيانات الإنتاج بشكل فعال بعد استثناء. |
3 | وظيفة الحساب | حساب أداء العمود الكروماتوغرافي ، مثل حساب رقم اللوحة النظرية ، الدقة ، معامل التماثل وبيانات أخرى من قمم الكروماتوغرافيا |
4 | وظيفة إنذار التحذير | يقسم برنامج التحكم حالة التشغيل للنظام إلى ثلاثة مستويات ، وهي العمل العادي والتحذير والإنذار ، ولديه مطالبات ملونة وصوتية مقابلة ، بحيث يمكن للمشغل فهم حالة العمل بشكل أفضل للنظام بأكمله وفقًا لمعلومات ملاحظات النظام |
5 | وظيفة إذن | يمكن لجميع المشغلين تعيين أذونات مختلفة ، بما في ذلك أذونات تشغيل المعدات ، وأذونات الوصول إلى البيانات ، إلخ. |
6 | تحقق من التتبع | يحتوي النظام بأكمله على سجلات تاريخية مفصلة ، وأرشفة ، وفحص ، وتتبع تسجيل دخول المستخدم إلى الانتهاء من التنقية. بمجرد حدوث مشكلة ، يمكن إرجاعها إلى العملية بأكملها. |

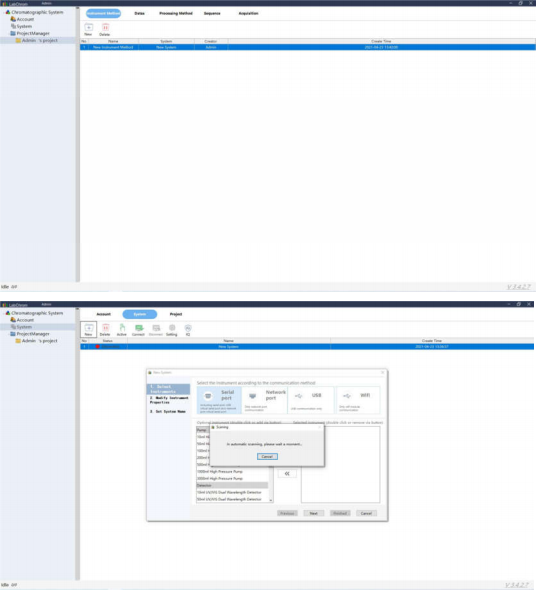

3. مقدمة واجهة مستخدم Labchrom

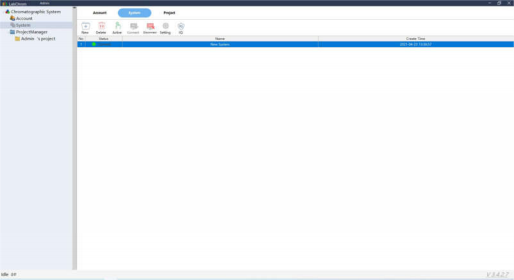

إدارة المشاريع (PM)

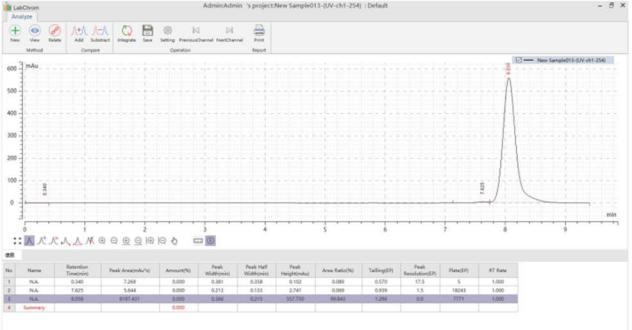

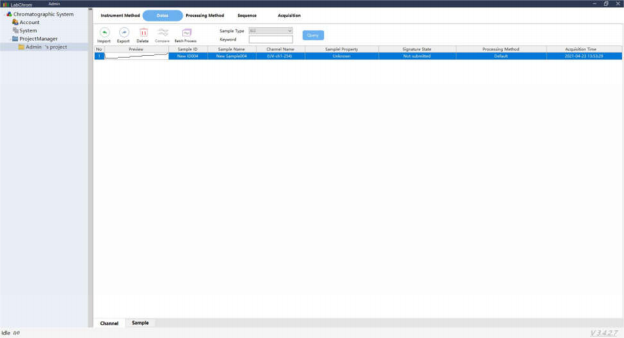

إدارة العينة
يتم تخزين جميع الكروماتوجرافين المحفوظة وجمعها تحت إدارة العينة. سيكون من السهل العثور على ومعاينة. انقر نقرًا مزدوجًا لفتح أي كروماتوجرام محدد ، سيقوم البرنامج تلقائيًا بحساب نتائج معالجة الكروماتوجرام وفقًا لطريقة التحليل. تتضمن وحدة التحليل: عرض ومقارنة الكروماتوجرام ، وتكامل البيانات التلقائي ، وتشغيل التكامل اليدوي السريع ، وعرض معلومات نتائج الذروة.

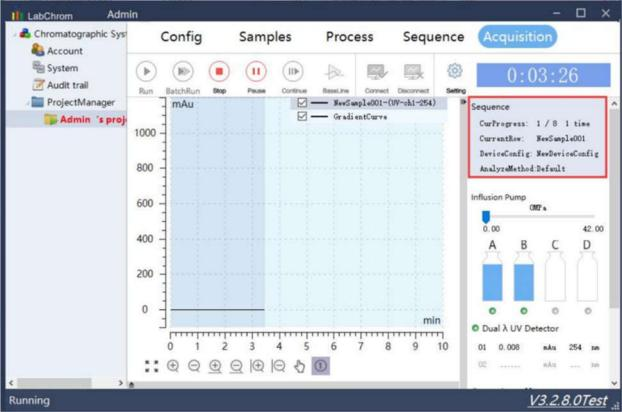

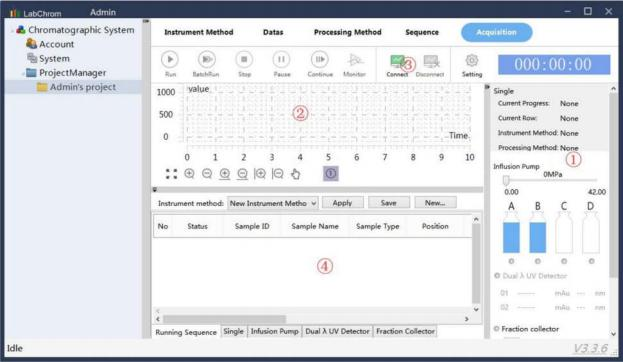

طريقة تشغيل جمع الكروماتوغرام - طريقة التشغيل وجمع البيانات
من خلال واجهة تجميع الكروماتوجراف ، إدراك جمع البيانات ، وضع المعدات ، عرض الطريقة ، وإدراك الإجراء بدء التشغيل ، إيقاف ، إيقاف التشغيل ، الاستمرار في التشغيل وما إلى ذلك
قائمة توفير
Sn. | اسم | كتي |
1 | عمود الضغط المحوري DAC50 DAC50 | 1 مجموعة |
2 | مضخة ضخ عالية الضغط (100 مل/دقيقة) | 2 أجهزة كمبيوتر |
3 | كاشف UV | 1 كمبيوتر |
4 | ID30 مرشح عبر الإنترنت | 1 مجموعة |
5 | الخلاط الديناميكي | 1 مجموعة |
6 | برنامج معالجة بيانات معالجة بيانات اللوني | 1 مجموعة |
7 | خزان تدفق التحضير | 1 مجموعة |
8 | قم بإعداد صمام الحقن يدويًا | 1 مجموعة |
9 | حلقة 20 مل | 1 مجموعة |
10 | كمبيوتر المختبر | 1 مجموعة |
11 | مجموعات أدوات بدء التشغيل وملحقات النظام | 1 مجموعة |
12 | الوثائق ذات الصلة (التعليمات) | 1 مجموعة |
13 | صينية المذيبات | 1 مجموعة |
قائمة الأدوات والملحقات
Sn. | اسم | كتي |
1 | ID50 لوحة غربال أسفل العمود | 1 كمبيوتر |
2 | لوحة غربال المكبس ID50 | 1 كمبيوتر |
3 | ID50 عمود أسفل غربال لوحة الختم | 2 أجهزة كمبيوتر |
4 | ID50 مكبس الغربال حلقة الختم | 2 أجهزة كمبيوتر |
5 | تصفية لوحة غربال | 1 كمبيوتر |
6 | مرشح الختم خاتم | 2 أجهزة كمبيوتر |
7 | عمود مفصل | 6 أجهزة كمبيوتر |
8 | أنبوب الحماية | 6 أجهزة كمبيوتر |
9 | نظرة خاطفة أنبوب الشعيرات الدموية | 4 أمتار |
10 | PTFE أنبوب | 4 أمتار |
11 | مفصل الفولاذ المقاوم للصدأ | 2 مجموعات |
12 | مفصل الفولاذ المقاوم للصدأ | 2 مجموعات |
13 | مفصل الفولاذ المقاوم للصدأ | 2 مجموعات |
14 | M4 المسمار السداسي الداخلي | 6 أجهزة كمبيوتر |
| 15 | pipette 2meters | 4 أجهزة كمبيوتر |
| 16 | ماصة المكسرات | 4 أجهزة كمبيوتر |
| 17 | ماصة المكسرات | 4 أجهزة كمبيوتر |
| 18 | PAPETTE DIPSEY/SOUNGHER | 4 أجهزة كمبيوتر |
| 19 | لوحة الأسلاك | 2 مجموعات |
| 20 | خط السلطة | 6 أجهزة كمبيوتر |
| 21 | خاتم غير مرغوب فيه | 10 أجهزة كمبيوتر |
22 | برغي جوفاء | 4 أجهزة كمبيوتر |
23 | امتدت المسمار جوفاء | 4 أجهزة كمبيوتر |
24 | سفن مفتوحة مزدوجة | 2 أجهزة كمبيوتر |
25 | سفن مفتوحة مزدوجة | 2 أجهزة كمبيوتر |
26 | مفتاح سداسي داخلي | 2 أجهزة كمبيوتر |
27 | Clyburn spanner 375 | 2 أجهزة كمبيوتر |
| 28 | مفك البراغي | 2 أجهزة كمبيوتر |
| 29 | قوس صمام الحقن | 2 أجهزة كمبيوتر |
| 30 | M3*8 براغي رأس المقلاة | 4 مجموعات |
| 31 | خط توصيل كوم | 6 أجهزة كمبيوتر |
| 32 | محول USB-COM | 2 مجموعات |
| 33 | مضخة أداة العادم | 2 مجموعات |
